伪劣材表面易产生裂纹，原因是它的坯料是土坯，土坯气孔多，土坯在冷却的进程中因为遭到热应力的效果，产生裂缝，经过轧制后就有裂纹。

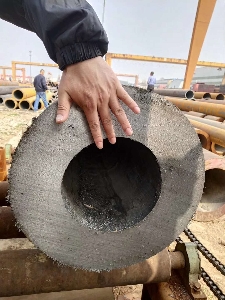

   　16Mn厚壁无缝钢管管坯加热控制方法选用环形加热炉对16Mn厚壁无缝钢管管坯进行加热，加热进程依次分为预热段、加热段、均热段，预热段加热温度小于等于700°C，加热段分为低温加热段及高温加热段，低温加热段加热温度大于等于800°C小于等于1100°C，高温加热段加热温度大于等于1050°C小于等于1290Γ，均热段加热温度大于等于1260°C小于等于1300°C。

　　针对直径350mm的16Mn厚壁无缝钢管，所述环形加热炉分为预热区、一区、二区、三区、四区、五区、六区，预热区和一区作为预热段，预热段加热温度小于等于700°C，二区、三区作为低温加热段，二区加热温度大于等于800°C小于等于950°C，三区加热温度大于等于800°C小于等于1100°C，四区作为高温加热段，加热温度大于等于1200°C小于等于1270°C，五区和六区作为均热段，五区加热温度大于等于1180°C小于等于1250Γ，六区加热温度大于等于1260°C小于等于1290°C。

　　针对直径390mm或430mm的16Mn厚壁无缝钢管，所述环形加热炉分为预热区、一区、二区、三区、四区、五区、六区，预热区作为预热段，预热段加热温度小于等于700°C，一区、二区作为低温加热段，一区加热温度大于等于800°C小于等于950°C，二区加热温度大于等于800°C小于等于1100°C，三区和四区作为高温加热段，三区加热温度大于等于1180°C小于等于1250Γ，四区加热温度大于等于1240Γ小于等于1290Γ，五区和六区作为均热段，五区加热温度大于等于1180°C小于等于1250°C，六区加热温度大于等于1260°C小于等于1290Γ。

　　关于上述直径的16Mn厚壁无缝钢管，环形加热炉加热进程中炉膛压力控制为0.5-6Pa。环形加热炉加热进程中通过调整燃料的空然比和空气过剩系数控制预热段和加热段气氛为弱氧化性气氛。加热时间控制为高温加热段加热时间为1.2-3小时，均热段先保温0.4-2小时，然后将均热段加热温度下降5°C-10°C再保温0.4-2小时。

　　这种工艺的优势在于:本发明的一种16Mn厚壁无缝钢管管坯加热控制方法，得到了安稳的奥氏体安排，减少了氧化烧损，屈从强度功用目标偏低缺陷悉数消除，功用合格率到达100%。统筹了产量和质量两方面，环形加热炉因为有预热段、预热段可以加长，出炉废气温度较低，热能的运用较好，单位燃料耗费下降。加热段可以强化供热，快速加热减少了氧化和脱碳，并确保炉子有较高的生产率。均热区为弱还原气氛能减少管坯的氧化烧损，烧损率小于2.2%。
